一、項目背景

在電網運維向智能化、數字化邁進的過程中，三維點云數據模型的重要性日益凸顯?；谌S點云模型，運維單位可以搭建設備信息管理數據庫，實現線路可視化、數字化。

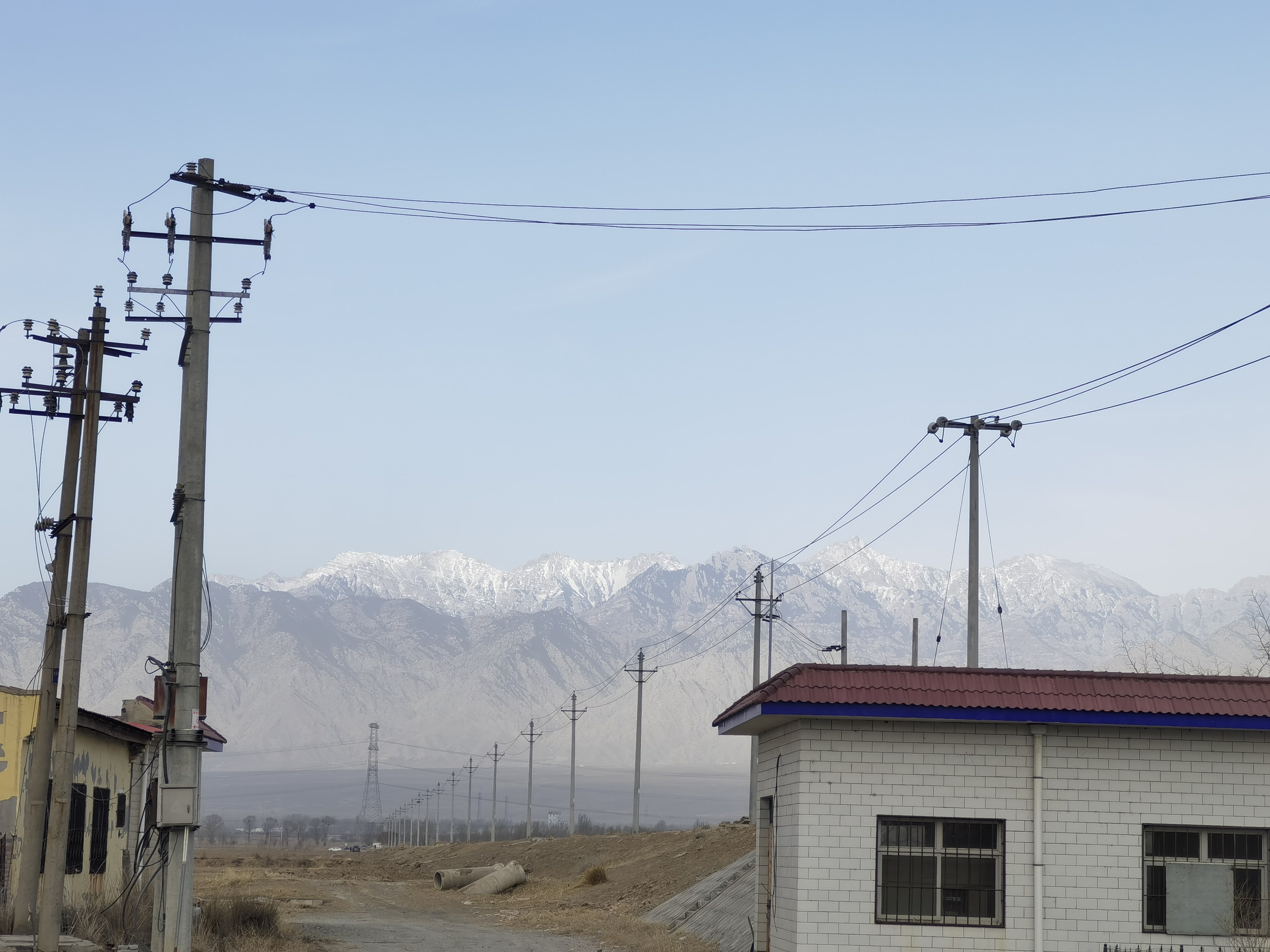

銀川無人機配網巡檢項目旨在利用無人機技術，對配電網進行高效、精準、全面的巡檢工作，及時發現潛在的安全隱患，確保配電網的安全穩定運行。本項目涉及600公里的配網巡檢任務，通過無人機搭載不同設備，完成點云數據采集、精細化巡檢航線規劃、危險點分析等多項任務。

二、工作內容回顧

1、數據采集與處理

• 使用大疆M300無人機搭載禪思L1激光雷達設備，完成點云原始數據的采集工作。

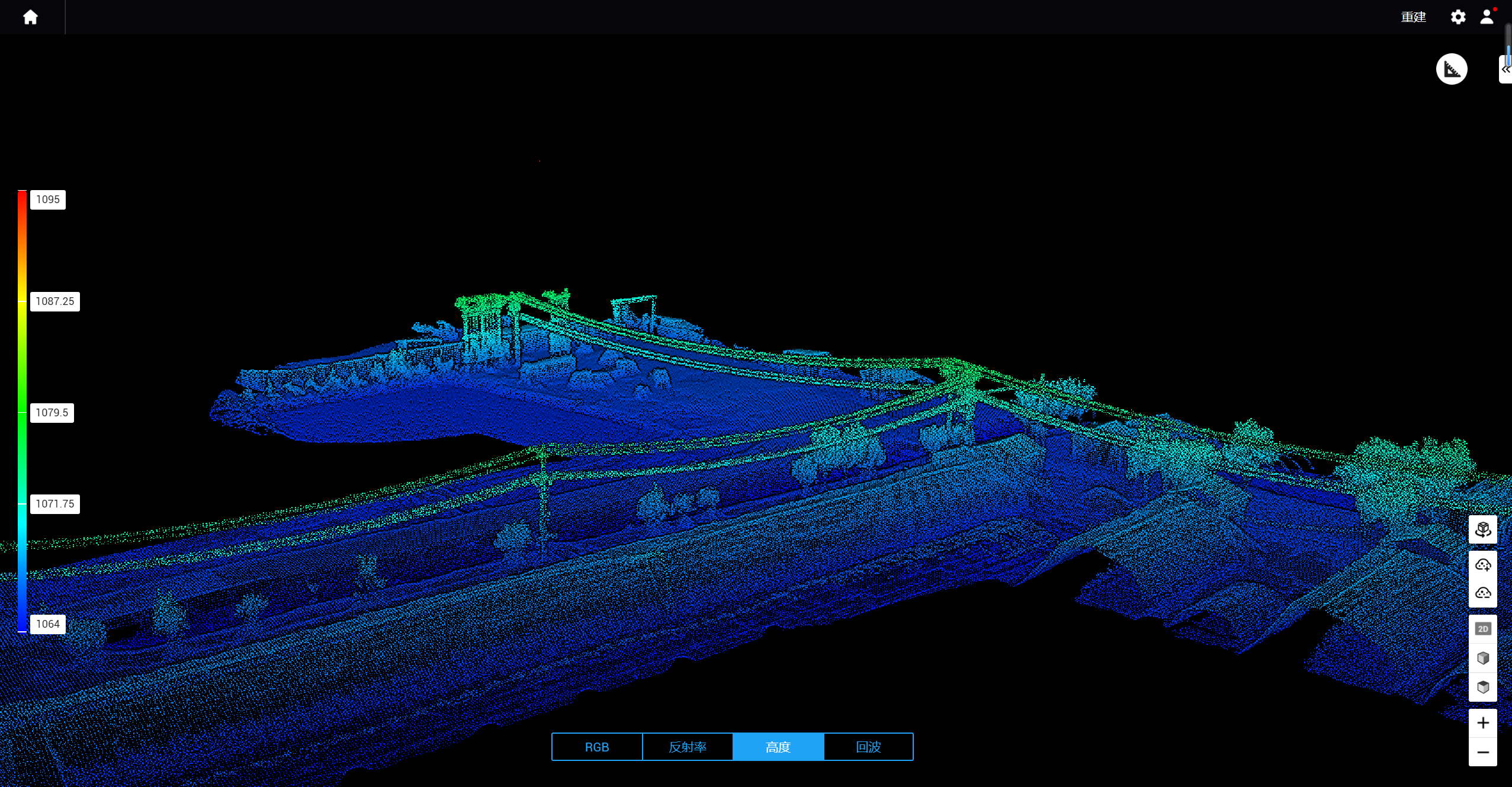

• 采用專業點云處理軟件對采集到的數據進行去噪、濾波、分類等處理，生成高質量的點云模型。
• 根據需要，對點云成果進行切檔處理，方便后續分析和應用。

2、精細化巡檢航線規劃

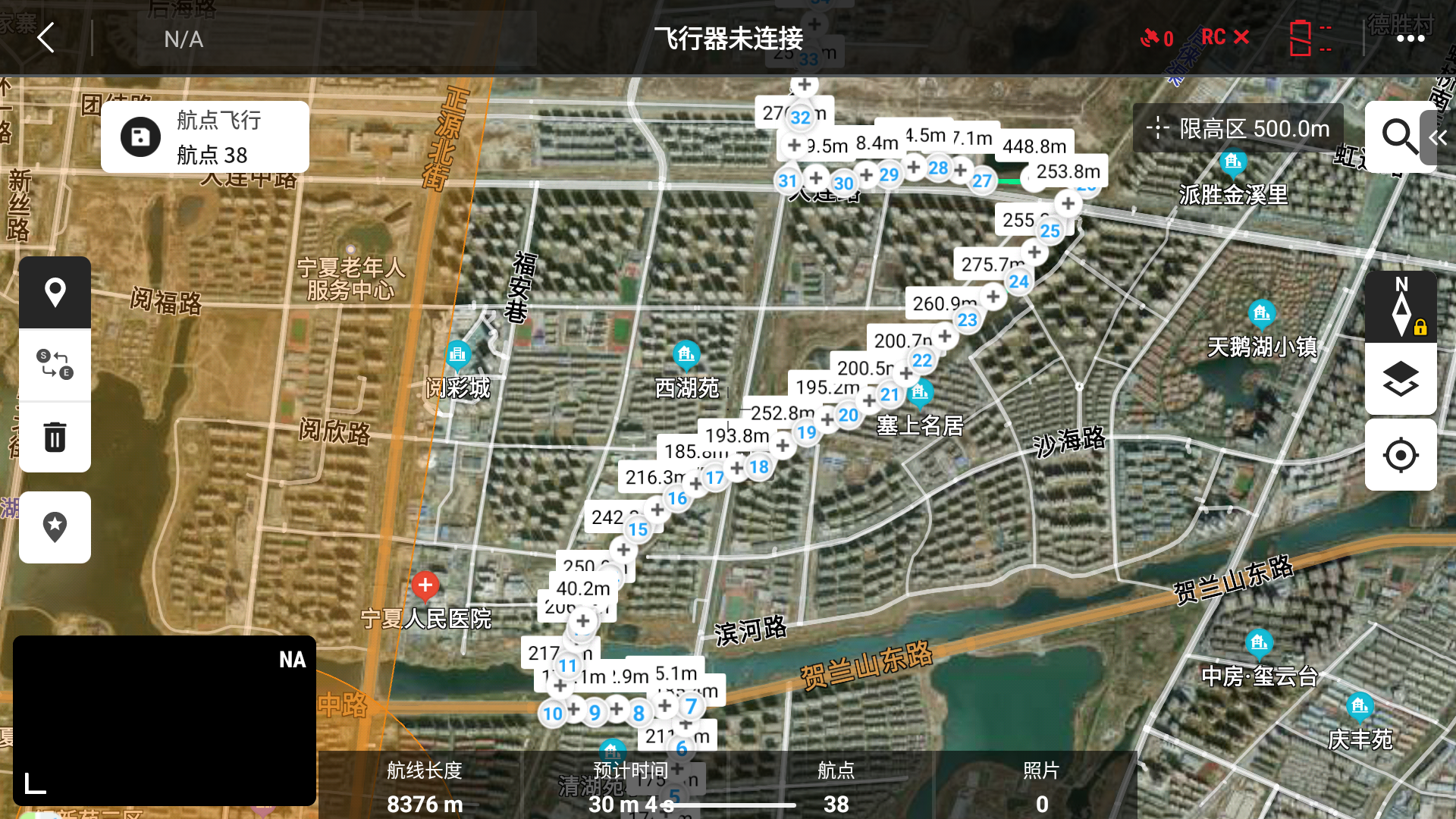

• 基于處理后的點云模型，使用專業軟件規劃自主巡檢航線，確保無人機能夠安全、高效地覆蓋整個巡檢區域。
• 在實際飛行作業中，無人機按照預設航線自主飛行，完成數據采集任務。

3、危險點分析與報告生成

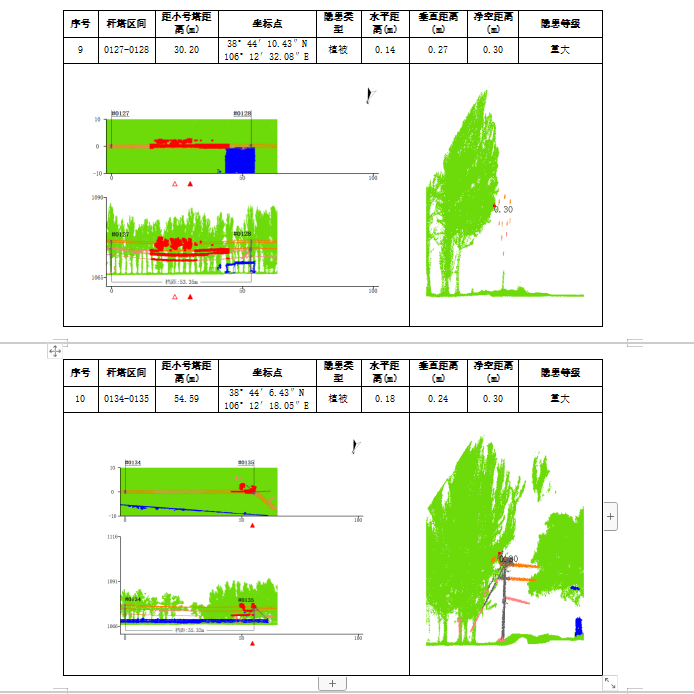

• 利用專業軟件對點云模型進行凈空危險點分析和交叉跨越分析，識別出潛在的安全隱患。
• 根據分析結果，生成專業的分析報告，為配電網的安全運行提供決策支持。

4、可見光與紅外照片采集

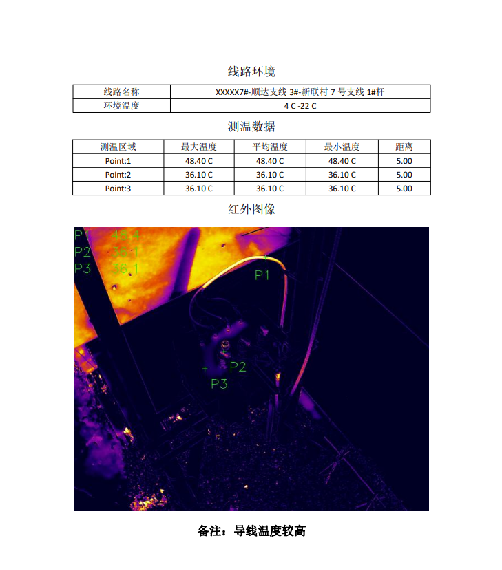

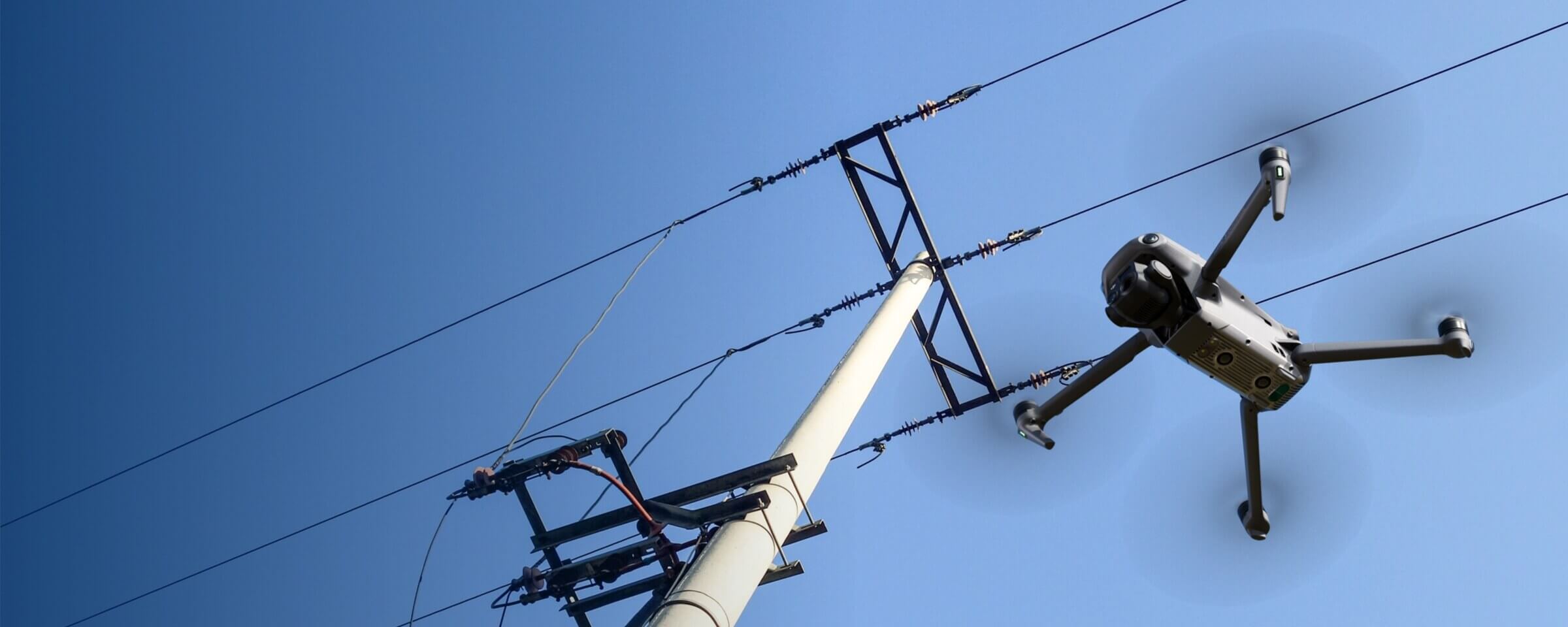

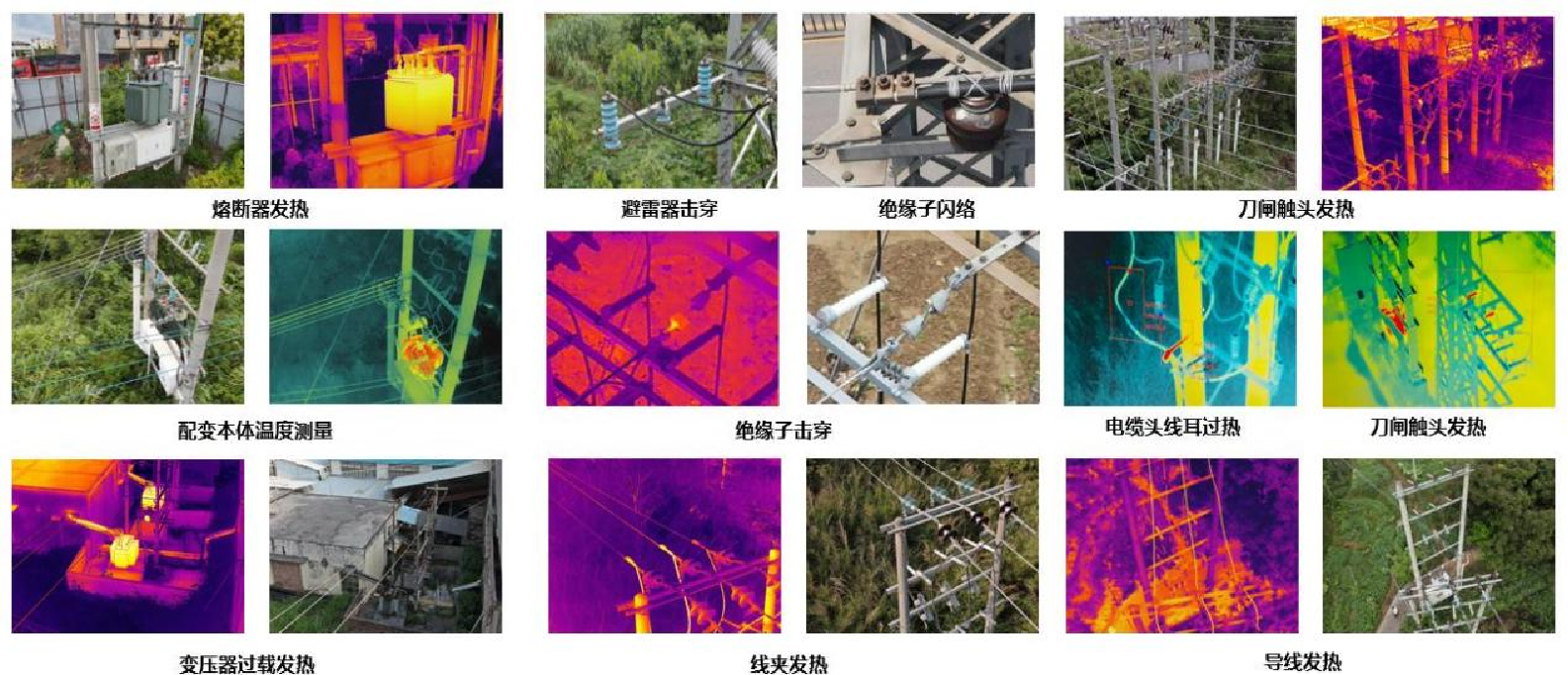

• 使用大疆MAVIC 3T無人機可通過航點飛行功能，導入或生成航線，實現無人機紅外巡檢自主飛‍行采集配電網的可見光和紅外照片，記錄配電網的外觀狀態和設備的發熱情況。

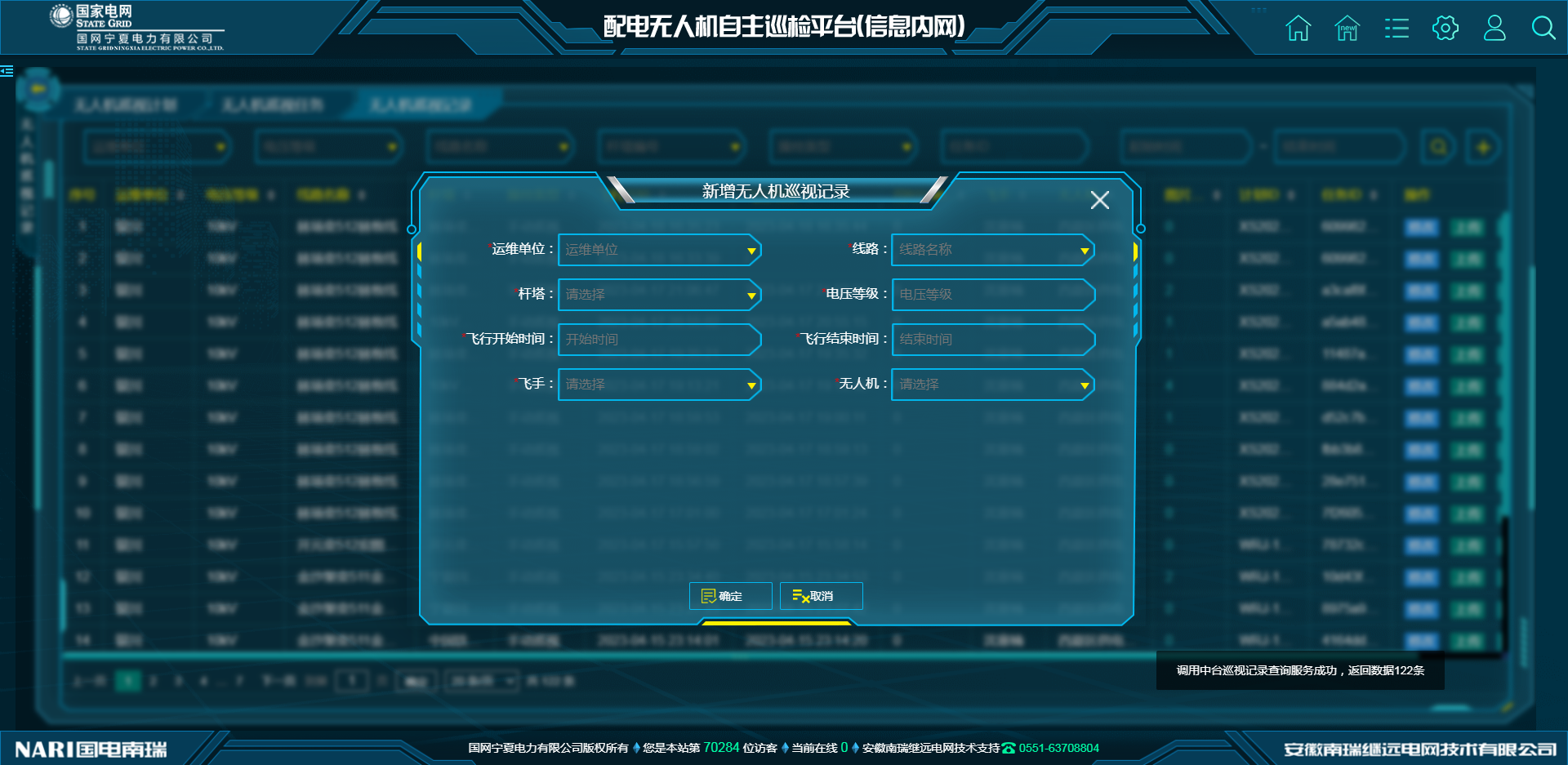

• 平臺對采集到的照片進行自動分析、分類整理，并標注相關信息，提供給內業處理人員進行分析和研判。

5、缺陷識別與報告匯總

• 從平臺獲取配電網的分析結果，通過對收集到的數據進行詳細分析，識別出配電網中的潛在缺陷點。

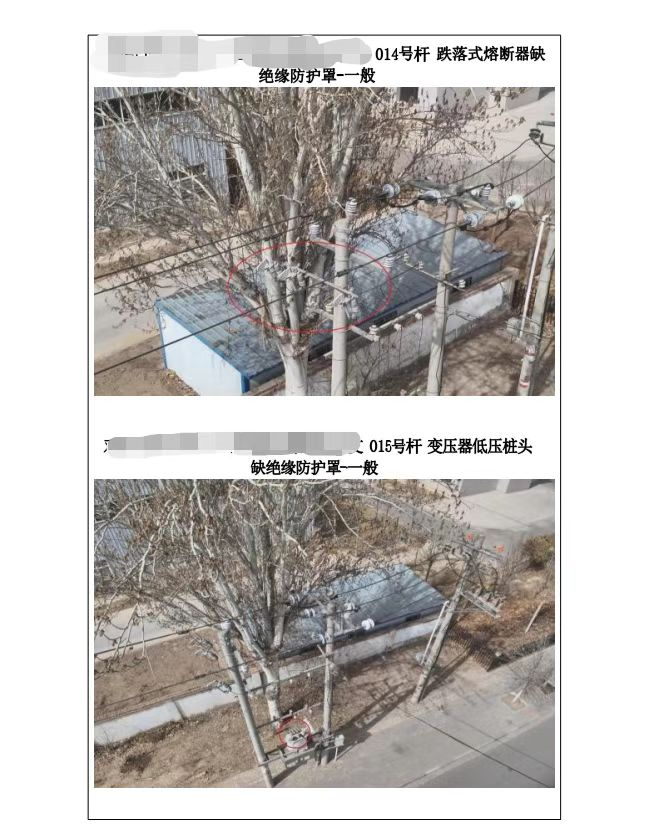

• 對于識別出的缺陷點，專業人員進行現場驗證，確保缺陷的準確性和真實性。將識別并驗證的缺陷點信息進行整理，收集相應的現場照片，記錄缺陷的位置、類型、嚴重程度等詳細信息。
• 內業處理人員結合臺賬信息及基礎地理信息數據，匯總統一格式的配網精細化巡檢缺陷報告，并提出相應的處理建議。

三、項目總結

利用這些采集數據，我們可以精確地確定導地線與地面、建筑、植被等目標物之間的距離，這對于預防線路故障、優化電網布局以及提高電網運行的安全性具有重要意義。同時，這些數據還可以與數字正射影像DOM和數字高程模型DEM進行融合，從而構建一個三維可視化數據庫。這個數據庫不僅可以直觀地展示電網及其周圍環境的三維形態，還可以為決策者提供豐富的空間信息和分析工具。

此外，基于這些數據和模型，我們還可以生成“三跨點”（即跨越鐵路、高速公路和重要輸電通道）報告、安全距離檢測分析報告及模擬工況分析報告等。這些報告不僅有助于及時發現潛在的安全隱患，還可以為電網的優化設計和應急響應提供有力支持。

綜上所述，多線程激光雷達技術的應用使得我們能夠構建一套多源數據融合的智慧三維數字電網。這套系統不僅提高了電網運維的效率和精度，還為電網的安全運行和智能化管理提供了強大的技術支持。隨著技術的不斷進步和應用的深入推廣，相信未來電網運維將變得更加智能、高效和安全。
