同時，將空中和地面相結合，將來自不同類型傳感器（無人機、車輛、可移動視頻監控、固定點視頻監控、智能巡檢帽、光纖報警、斷線報警器、智能測試樁等）、移動等多源數據整合到三維地理信息系統中進行統一呈現，有效提升監控預警效率，推動管道安全管理由數字化向全景化發展。

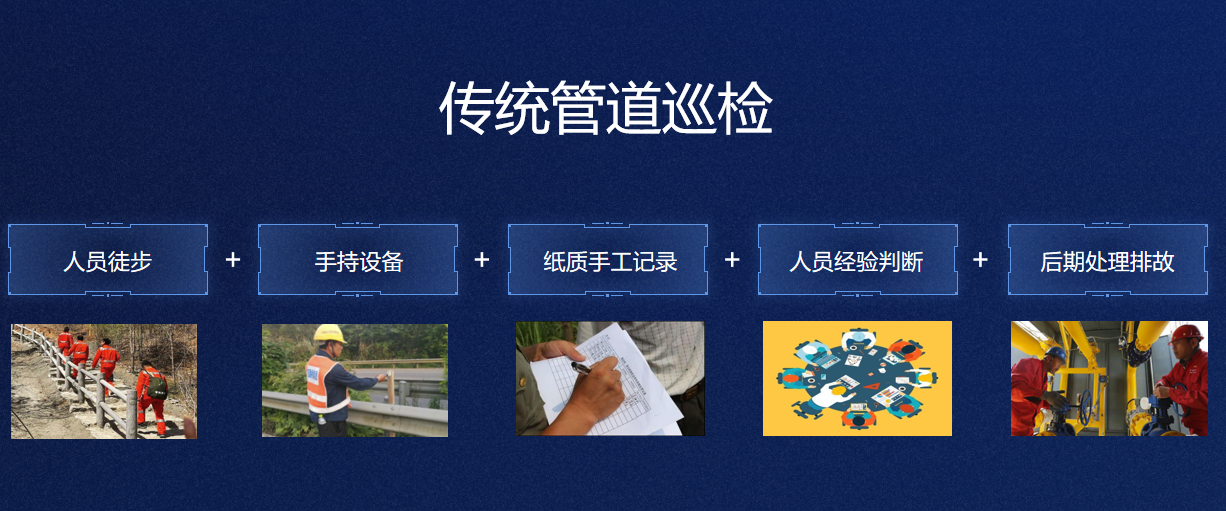

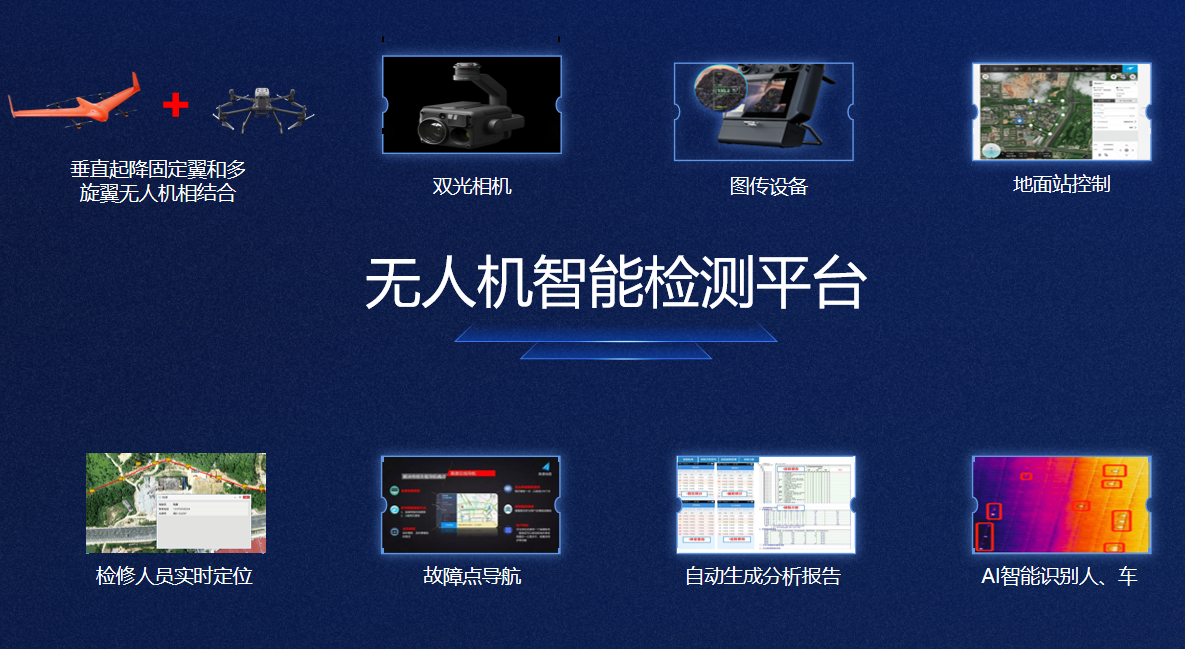

管道巡檢無人機智能檢測系統建設思路

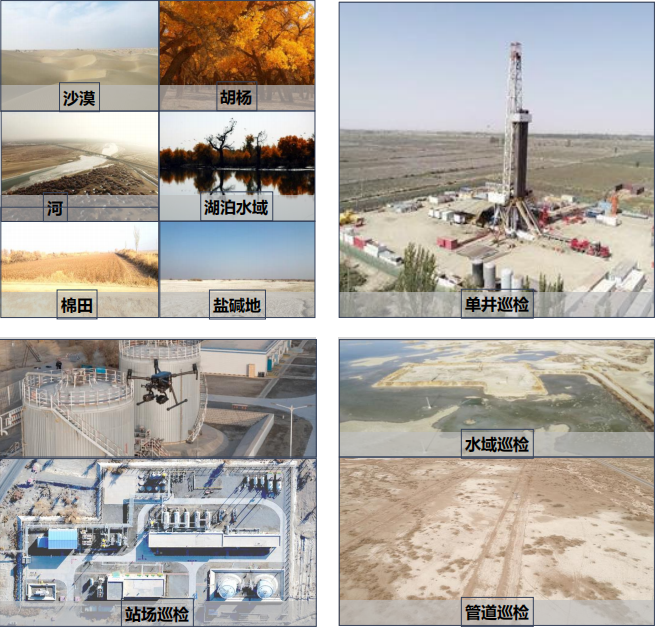

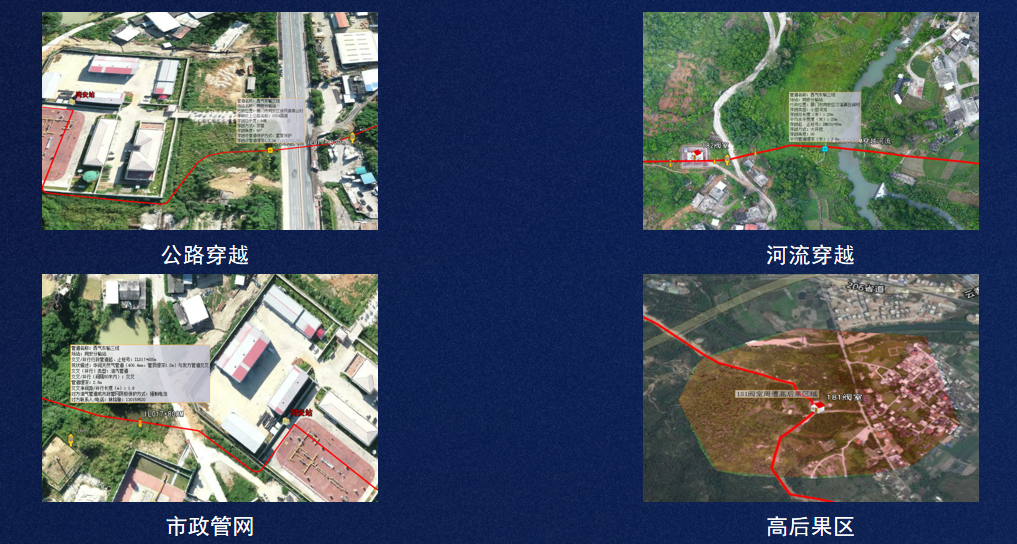

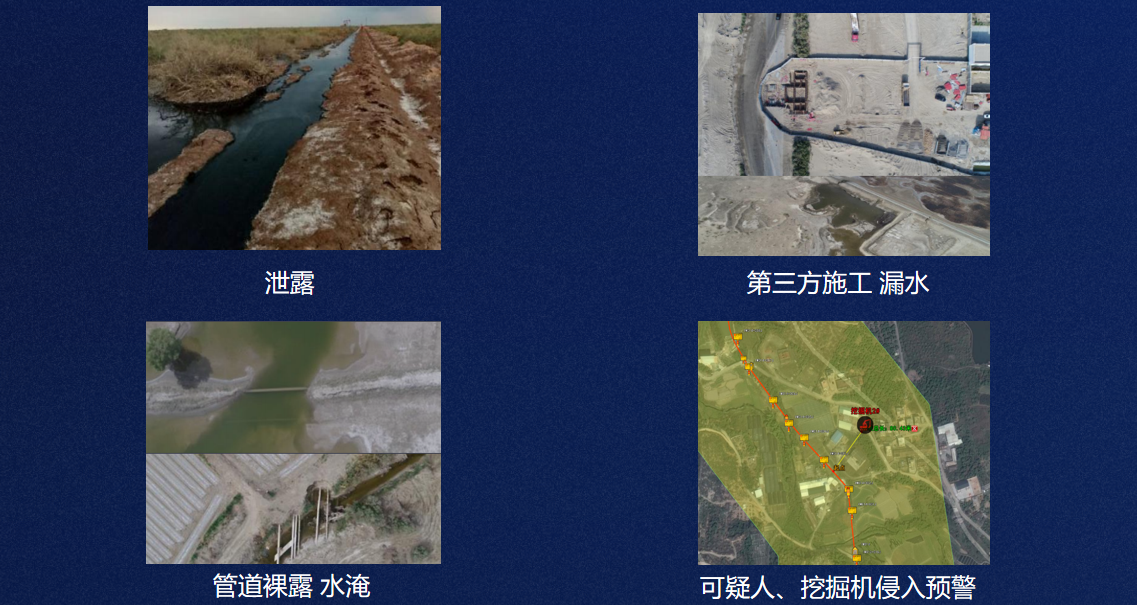

油氣管道檢測應用場景

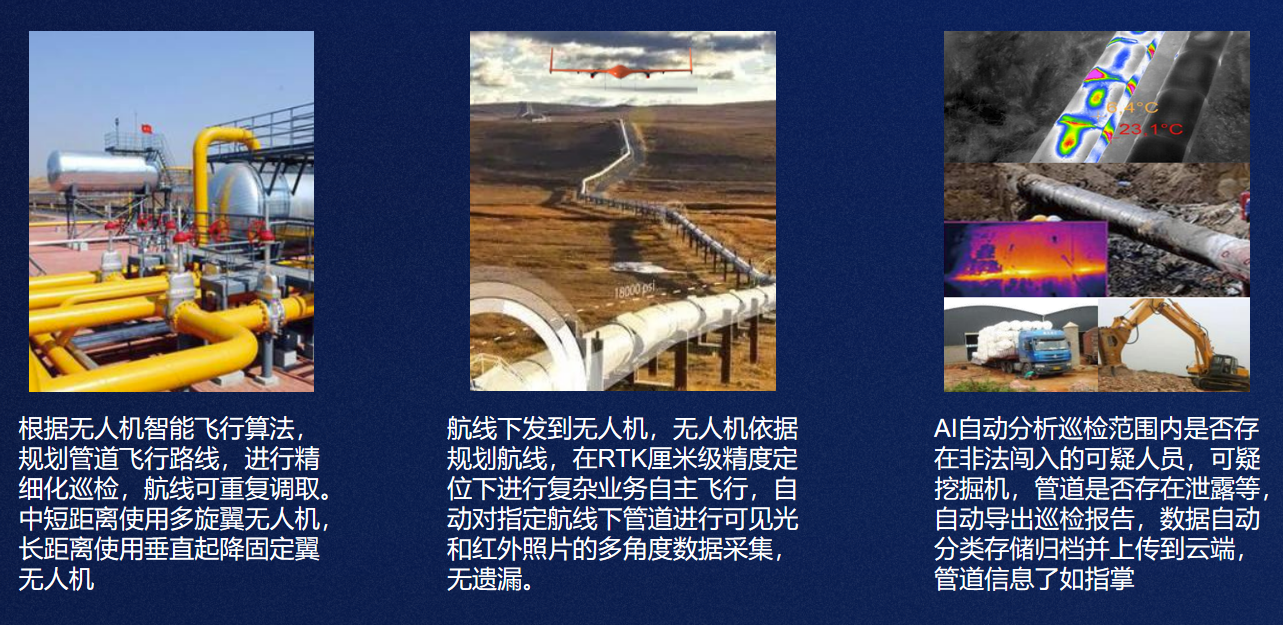

管道巡檢無人機智能檢測系統工作流程

油氣管道巡檢智能管理云平臺

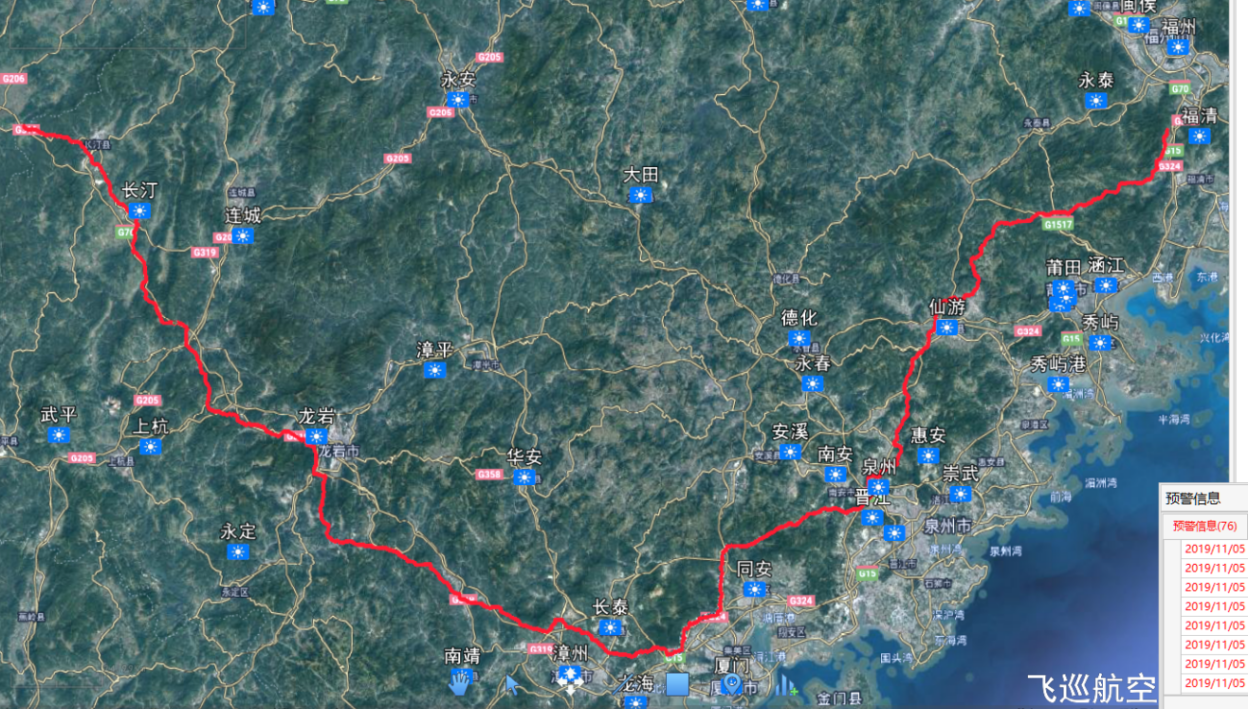

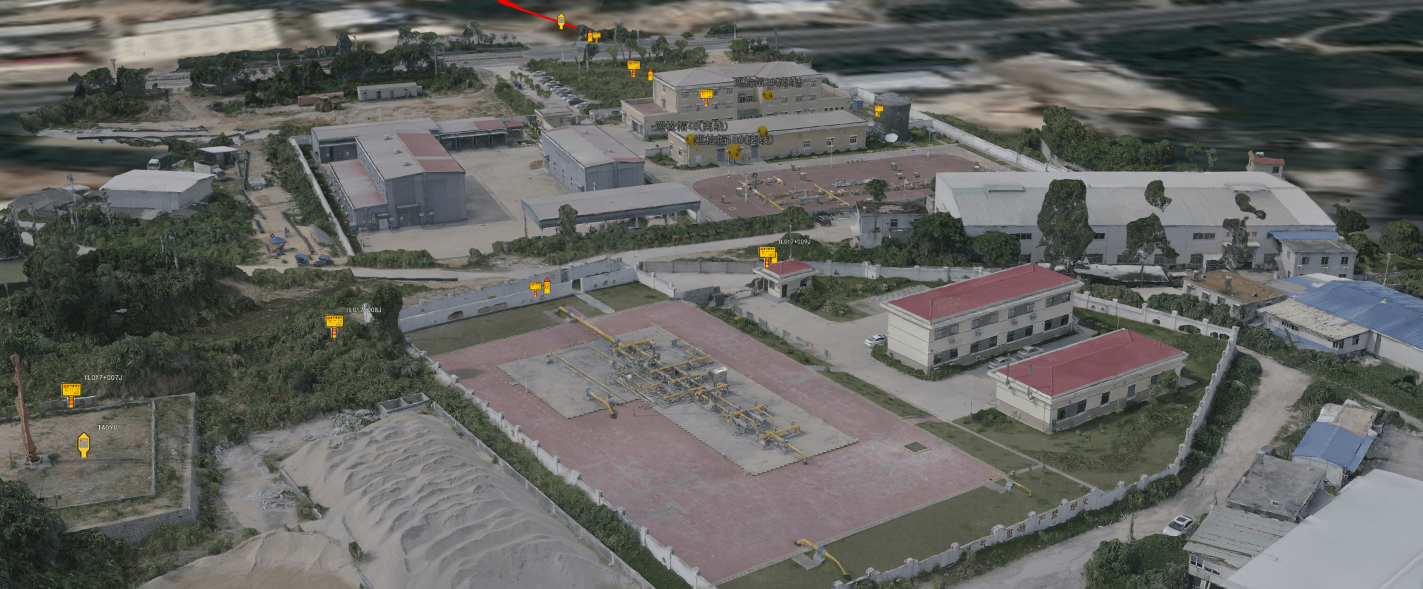

1、管線基礎數據加載，全要素統一呈現

支持正射影像（DOM-TIF）、傾斜攝影三維模型（OSGB）、表面模型（DSM-TIF）、矢量、點云、三樁一牌數據圖紙（KML、SHP、CAD）等多種關鍵要素在同一平臺呈現，形成全景式的管道環境空間整體印象。

2、信息標注，可視化管理

支持圖片、視頻、文本、表格、網頁鏈接等多種形式在管線上疊加顯示，顯著提高數據可用價值和檢索應用效率。

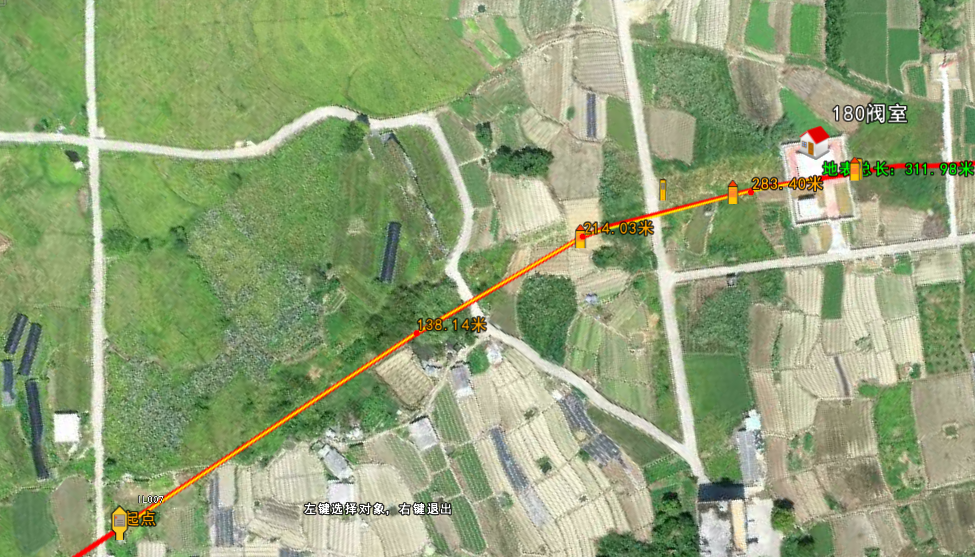

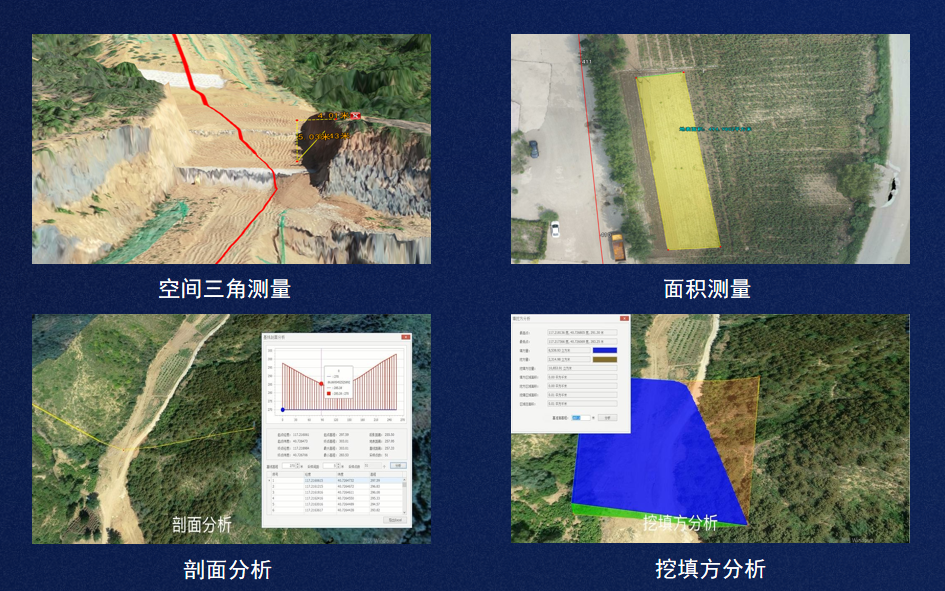

3、場景測量和仿真分析

平臺實景地圖系統可對線路上各類要素在后端進行坐標點測量、距離測量、高度測量、空間三角測量、面積測量，精細化開展點位復核、樁牌測距及通視性檢查等工作。

4、數據對比

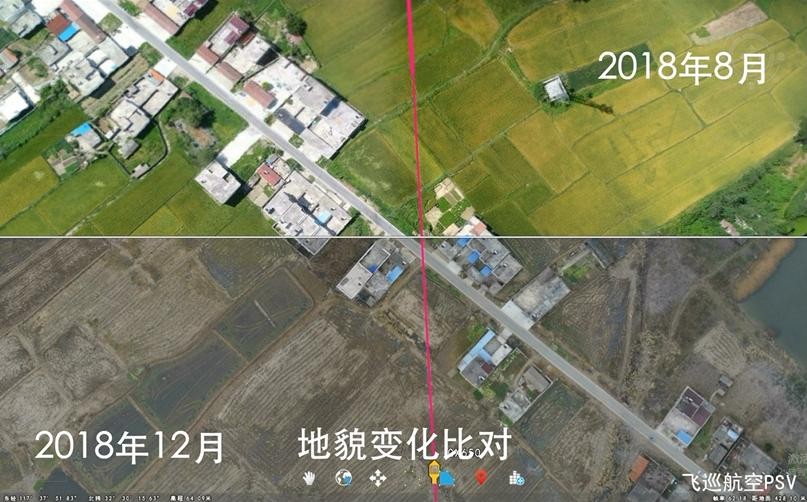

可以對相同地區的不同數據，進行對比操作。平臺底圖的歷史數據和更新數據均在平臺上存檔，用戶根據需要可隨時采用雙屏比對或者卷簾比對方式觀察管道沿線環境的歷史地貌變化情況，分析評估趨勢性風險的形成概率。

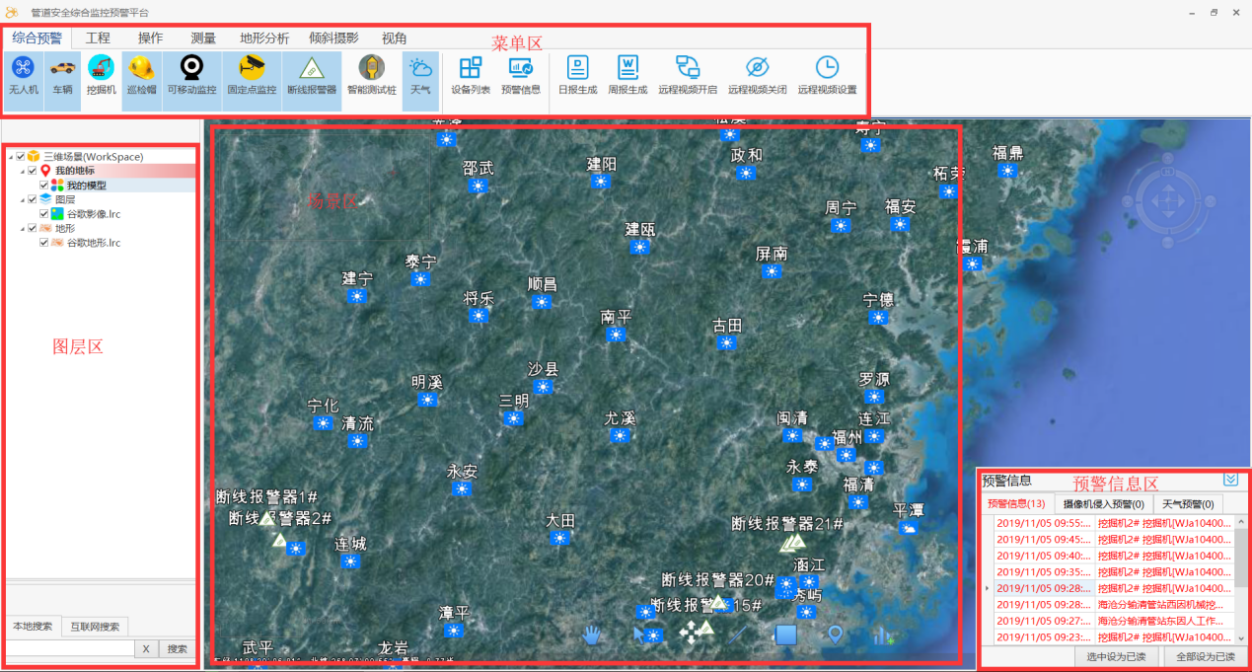

智能化巡檢監控及綜合預警功能介紹

平臺將多源傳感器的實時回傳數據進行有序管理和融合，并在平臺上進行一站式可視化實時呈現，確保管理人員高效率地實現對各類信息源、風險點、關鍵區域的全局性資源調度和應急處置。

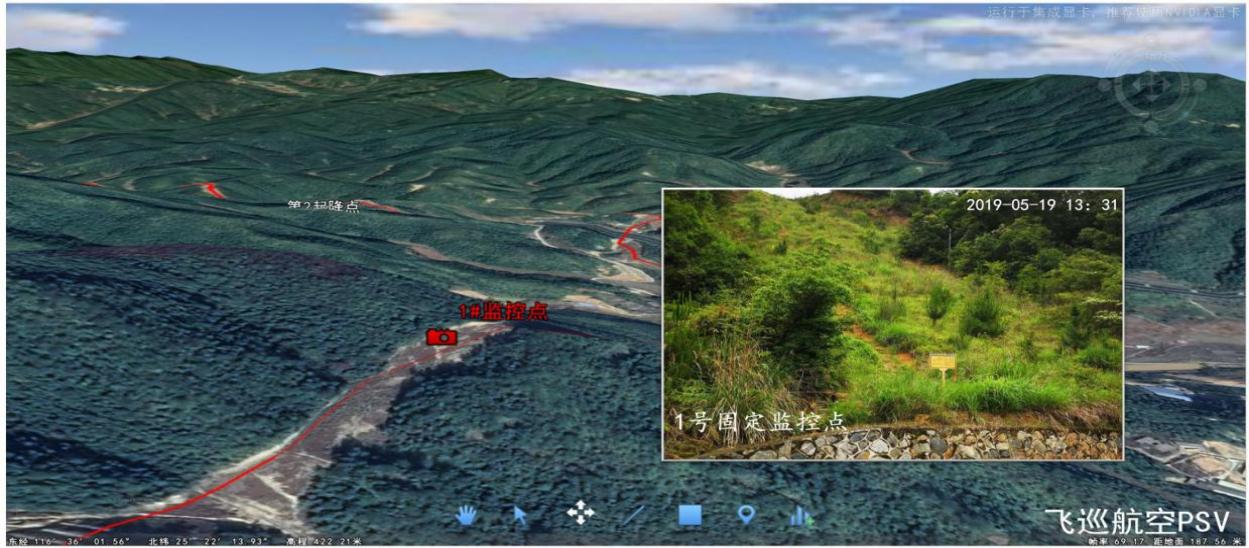

1、無人機實時位置及實時視頻，監控點實時位置、實時視頻及預警

巡檢無人機的飛行航線、無人機的實時位置和飛行高度可在場景中動態疊加，并根據回傳數據更新顯示；點擊無人機圖標，即可在場景中開窗顯示出實時的航拍高清視頻畫面。固定監控點和可移動式監視設備位置可在場景中以直觀的圖標進行顯示，點擊攝像機圖標，即可在場景中開窗顯示出實時的監控畫面，比如高后果區、地災風險點、第二方/第三方施工點實況；

2、車輛實時位置和信息管理，侵入報警功能

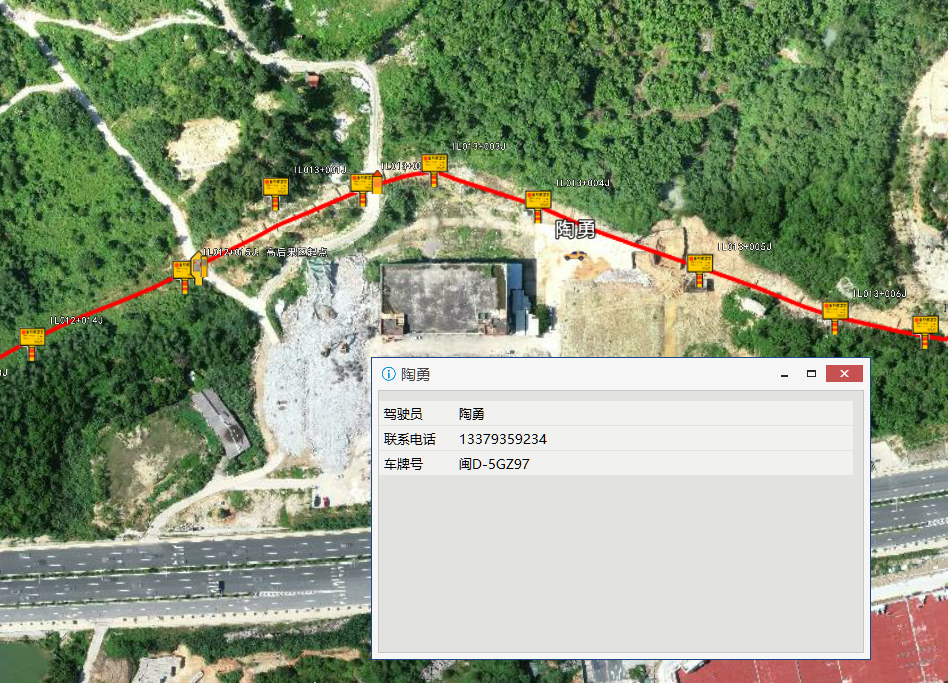

車輛上安裝定制的GPS 定位設備，通過 4G 公網將位置數據推送到系統服務器狀態數據庫，從而在場景中實現車輛圖標隨著實際位置運動；標注顯示車輛信息：車牌、駕駛員、手機號碼等。如有可疑人員或挖掘機侵入，可分級報警。

3、斷線報警器融合和光纖報警融合

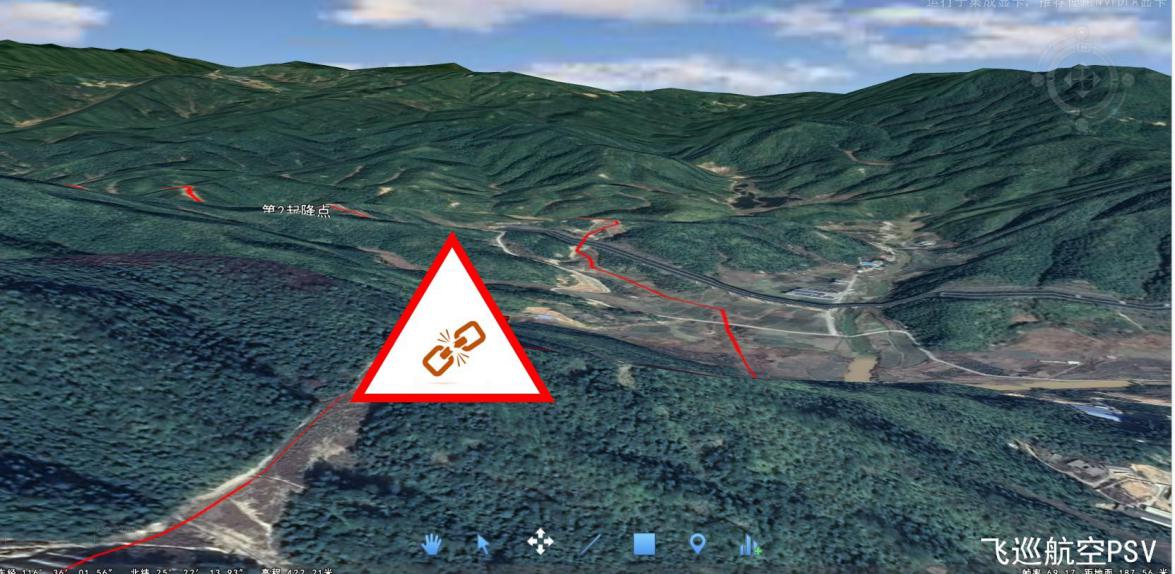

斷線報警器上安裝了GPS/北斗定位設備和物聯網裝置，一旦觸發斷線報警，則向后臺自動推送報警位置、報警時間和設備代號，軟件界面相應地理位置上將出現顯著三角形斷線警示標志。并且斷線報警器還可向預先儲存的手機號發起語音呼叫和短信提醒。光纖預警的異常點位置在場景中以醒目的圖標自動出現，管理員可調取臨近區域的地面監控設備、無人機或智能安全帽的實時圖像，實現聯動查證。

4、中大雨天氣預警

管道沿線氣象數據來源于中國氣象網，精確到縣(區)一級。系統自動檢索管道周邊區域的天氣情況，一旦發現中大雨等風險高發天氣，則自動在預警欄中提示。人員點擊預警信息進入氣象標注， 即可彈出當?shù)禺?dāng)天/7 天的天氣預報。

5、檢數據分析統計和一鍵日?qǐng)?bào)、周報功能

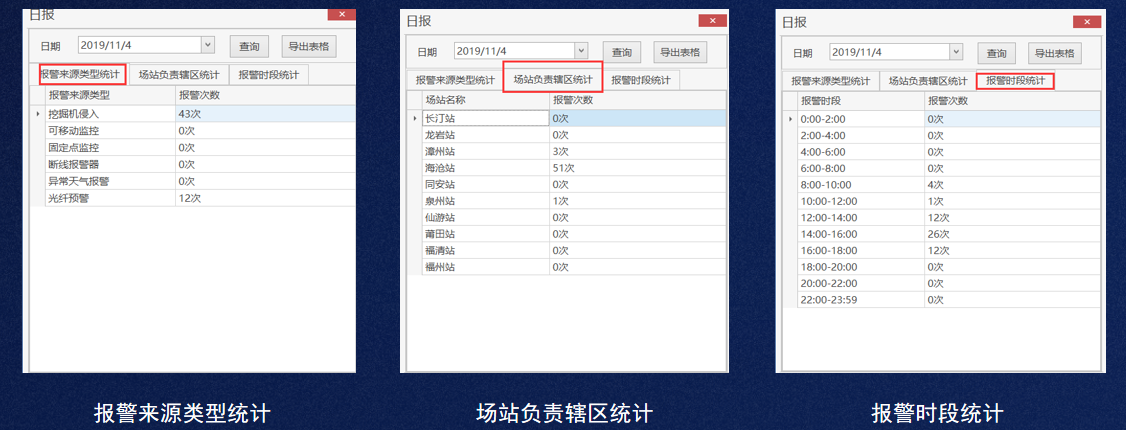

巡檢活動各類過程數據集中在巡檢業務數據庫中保存，可進行檢索、查詢和統計；日常管道巡護發現的風險、信息員提供的各類隱患信息均在可視化平臺上呈現；單擊“日?qǐng)?bào)生成”彈出生成日?qǐng)?bào)窗口，對日期進行選擇后點擊“查詢”按鈕，即可對報警次數進行快速統計，以列表形式展現，表格可導出并保存。

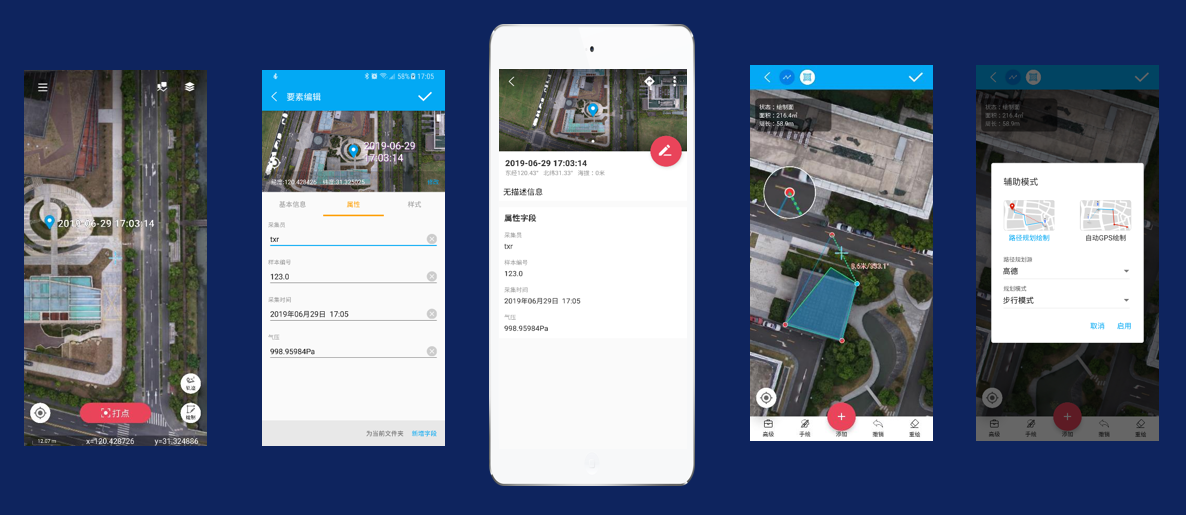

移動端

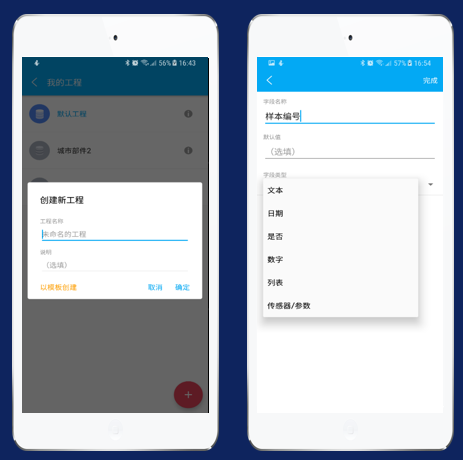

自定義采集/巡檢任務

移動端APP支持創建多個采集/巡檢任務，每個采集/巡檢任務均可通過服務端進行推送。

多任務：支持創建多個不同采集任務，每個任務獨立管理，隨時切換采集任務

符號庫：支持自定義符號庫

自定義：每個采集任務分類數據管理，數據文件夾支持自定義樣式，數據文件夾支持自定義

圖層

協作：任務導出模板并分享，從模板創建新任務

客戶案例

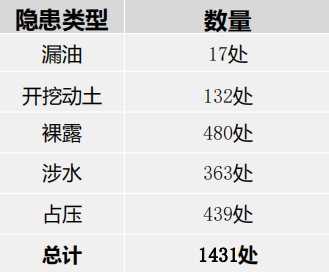

集輸管道案例 | 西北某油田-站場182座，集輸管網15618公里

西北某油田開展無人機區域性巡線，日完成工作量達到600km以上,年度巡檢公里數達到25萬公里，臨時巡檢1600余次，實現各級管線全覆蓋、高頻次巡查。重點關注環保風險高的涉水管線及穿越胡楊林管線。實現未治理管線每日巡檢，區塊巡檢全覆蓋。
